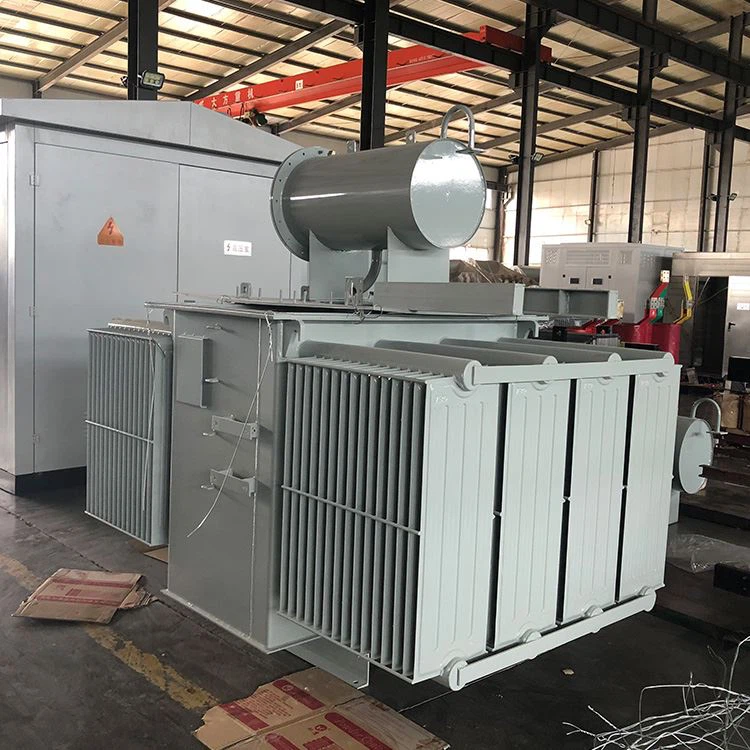

2000 KVA transformator

Trefase transformatorer av hermetisk forseglet, oljenedsenket type med naturlig (ONAN) kjøling for innendørs installasjon, designet for bruk i trefase MV/LV distribusjonssystemer.

Sende bookingforespørsel

Funksjonen

Produktbeskrivelse

2000 KVA transformatorspesifikasjon

Trefase transformatorer av hermetisk forseglet, oljenedsenket type med naturlig (ONAN) kjøling for innendørs installasjon, designet for bruk i trefase MV/LV distribusjonssystemer.

2000 KVA transformator teknisk spesifikasjon

Nominell effekt	2000KVA
Merkespenning	10/0,4kV
Nåværende vurdering	115.5/2886.8A
Frekvens	50 Hz
Fasenummer	tre fase
Trykk på Changer	±2X2.5%
Vektorgruppe	Dyn11
Kjølemetode	AN/AF
2000 KVA transformator fulllaststrøm	2886.8A
2000 KVA transformatorimpedans	4.98%
2000 KVA transformatortap
Ingen belastningstap på 2000 KVA transformator	2590W
Lasttap	16300W
Isolasjonsnivå	HV LI75/AC35kV
	LV AC5kV
2000 KVA transformatorvekt	5135 kg
2000 KVA Transformator Dimensjoner	175011001860mm

2000 KVA transformator navneskilt

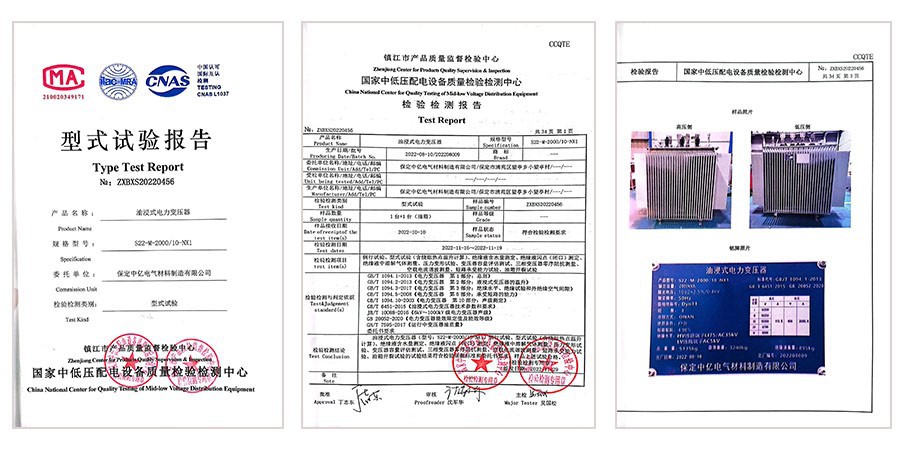

TESTRAPPORT

2000 KVA Transformer Test Report

hvorfor velge oss

1. OVERHOLDSSTANDARDER

For å bli akseptert, oppfyller alle våre transformatorer kravene i følgende anbefalinger, standarder og spesifikasjoner:

Henvisning	omfang
IEC 60076-1	Generell krafttransformator
IEC 60076-2	Temperaturøkning
IEC 60076-3	Krafttransformatorer isolasjonsnivåer, dielektriske tester og eksterne klaringer i luft
IEC 60076-4	Krafttransformatorveiledning til lynimpuls- og koblingsimpulstesting av krafttransformatorer og reaktorer
IEC 60076-5	Krafttransformatorens evne til å motstå kortslutning
IEC 60076-16	Transformatorer for vindturbinapplikasjoner
NO50588-1	Middels krafttransformatorer 50 Hz, med høyeste spenning for utstyr som ikke overstiger 36 kV
IEC 60076-12	Lastguide for krafttransformatorer av tørr type

2. ELEKTRISKE TESTER

2.1. RUTINETESTER

Disse testene vil bli utført på alle transformatorene etter produksjonen, slik at det kan produseres et offisielt testsertifikat for hver enkelt:

- måling av viklingsmotstand

- måling av transformasjonsforhold og vektorgruppe

- måling av impedansspenning og lasttap

- måling av tomgangstap og tomgangsstrøm

- påført spenning dielektrisk test ved 10kV

- indusert spenning dielektrisk test

- måling av delutslipp.

Alle disse testene er i samsvar med IEC 60076-11 og IEC 60076-1 til 60076-3 standarder.

2.2. TYPETESTER ELLER SPESIELLE TESTER

Transformatorer vil være typetestet.

- temperaturstigningstest utført i samsvar med den simulerte lastemetoden som definert av IEC 60076-standarden.

- lynimpulstest i henhold til IEC 60076-3

- kortslutningstest i henhold til IEC 60076-5

- støynivåmålinger i henhold til IEC 60076-10.

Alle disse testene er i samsvar med IEC 60076-11 og IEC 60076-1 til 60076-5 standarder.

3. VÅRT SELSKAP

Vårt firma har mer enn 10 års produksjons- og installasjonserfaring for å sikre det perfekte transformatorsystemet. Vi vil gi nødvendige dokumenter, sertifikater og testrapport til deg.

Vi kan være ansvarlige for design, levering av komplette transformatorer etter dine krav og gi tegninger til tilfredsstillelse for vår transformatorbruker.
