Innendørs oljetype elektrisk transformator

2-ÅRS GARANTI

Salgssjefen vår Grace med 10-års erfaring som eksportør av distribusjonstransformatorer

Vil hjelpe deg med å lage tekniske løsninger og forsendelsesløsninger

Kontakt Grace nå!

Oljenedsenkede transformatorer er en viktig komponent i det elektriske distribusjonssystemet, da de brukes til å overføre elektrisk energi fra en krets til en annen ved hjelp av elektromagnetisk induksjon. Disse transformatorene har en unik struktur som gjør at de kan arbeide effektivt og pålitelig, selv under ekstreme driftsforhold.

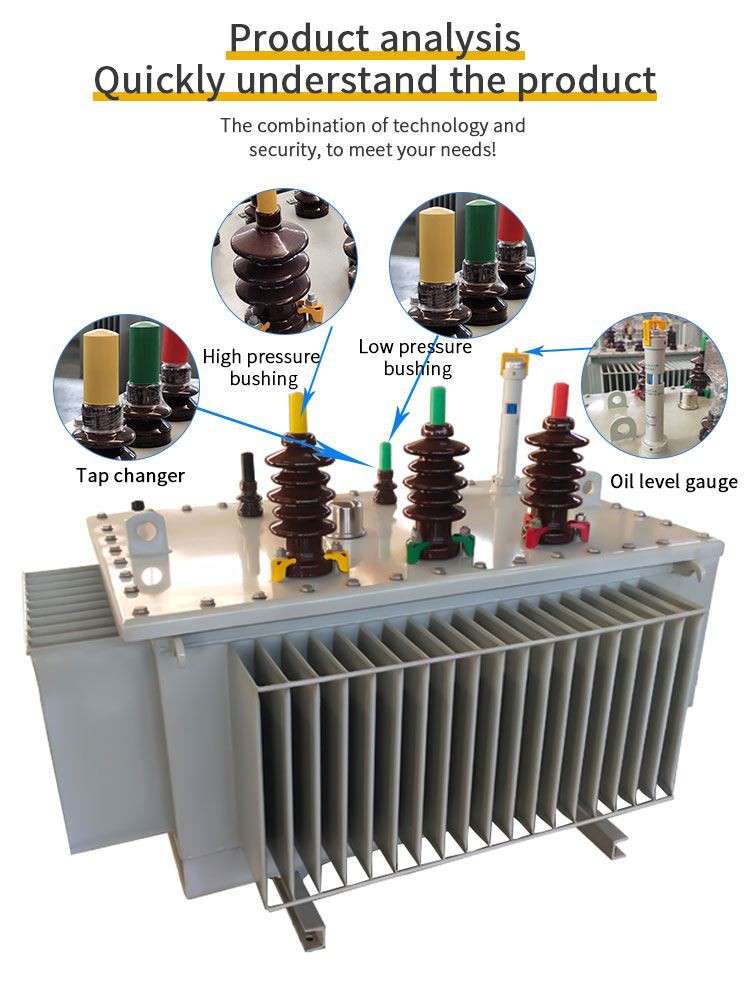

Strukturen til en oljenedsenket transformator består hovedsakelig av en kjerne, vikling, isolasjonsmaterialer og en oljetank.

Kjernen er laget av høykvalitets magnetiske stålplater som er stablet sammen for å danne en søyle, som deretter plasseres inne i oljetanken.

Viklingen består av en kobbertråd med høy ledningsevne som er viklet rundt kjernen, og skaper et magnetfelt. Viklingen er sortert i to kategorier - primærvikling og sekundærvikling. Primærviklingen er inngangen, og sekundærviklingen er utgangen.

Isolasjonsmaterialer brukes til å skille viklingene og kjernedelene, og forhindrer dermed elektrisk sammenbrudd. Disse materialene skal kunne håndtere varmen som genereres under transformatorens drift og må ha gode elektriske og mekaniske egenskaper.

Oljetanken inneholder transformatoroljen, som brukes som kjølevæske og isolator. Oljen bidrar til å regulere temperaturen på transformatoren ved å spre varmen som genereres under transformatorens drift. Den fungerer også som en dielektrisk isolator som forhindrer elektrisk sammenbrudd i transformatoren.

Konservatortanken brukes til å kontrollere oljenivået og for å imøtekomme utvidelsen av oljen på grunn av termiske effekter.

Oljetemperaturmåleren brukes til å måle temperaturen på transformatoroljen, som er med på å bestemme transformatorens driftstilstand.

 Tabell 1: 6kV, 10kV og 30kVA-2500kVA krafttransformator med trykkkobler

Teknisk parameter for S11-serien 20kV krafttransformator med trykkkobler fra krets

Teknisk parameter for S11-serien 35kV krafttransformator med trykkkobler fra krets

TIANWEI mener at kvalitet betyr absolutt samsvar og samsvar med kundens krav og internasjonale standarder.

Derfor har TIANWEI utstyrt testlaboratoriet sitt med det mest moderne testutstyret og instrumenteringsutstyret for å sikre samsvar med det høyeste nivået av kvalitet og sikkerhet, hvor hver transformator produsert av TIANWEI er testet i henhold til IEC-standarder.

Rutineprøver

1- Måling av viklingsmotstand

2- Måling av spenningsforhold og faseforskyvning

3- Måling av kortslutningsimpedans og belastningstap

4- Måling av tomgangstap og strøm

5- Dielektriske rutinetester

(separat kilde AC-spenningsmotstandstest og kortvarig indusert overspenningsmotstandstest)

6- Måling av isolasjonsmotstand

Type tester

1- Temperaturstigningstest i henhold til IEC 60076-2

2- Lysimpulstest i henhold til IEC 60076-3

Spesielle tester

1- Kortslutningsmotstandstest (i henhold til IEC 60076-5)

2- Måling av nullsekvensimpedans(er) på trefasetransformatorer

3- Bestemmelse av lydnivåer (i henhold til IEC 60076-10)

4- Måling av harmoniske av tomgangsstrømmen

Fabrikken vår dekker et område på 33.300 kvadratmeter, med et totalt byggeareal på 6.100 kvadratmeter. Det er i dag 260 ansatte, inkludert 18 teknikere som har vært engasjert i forskning og utvikling av transformatorprodukter i mange år, og 8 høykvalitets bedriftsledere. Med utvidelsen av produksjonsskalaen og økningen av produktvarianter, har den nå utviklet seg til en høyteknologisk innovativ bedrift med en årlig produksjonskapasitet på mer enn 1000MVA, som integrerer design, produksjon og salg av åpen type tørrtype transformatorer, epoksy harpiksstøpte tørrtransformatorer, transformatorer av amorfe legeringer og spesielle transformatorer.

Populære tags: innendørs oljetype elektrisk transformator, Kina, leverandører, produsenter, fabrikk, kjøp, pris, til salgs
